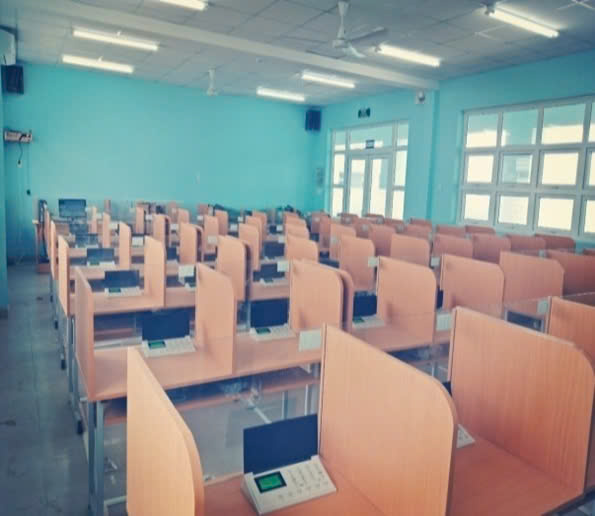

Hệ thống Lab Multimedia VERTEX VT-8919 phòng 40 HV

Bộ điều khiển trung tâm VERTEX VT-8919
Tính năng: Bộ điều khiển chính có đầy đủ tính năng của Lab hiện đại, xử lý kênh đôi cho tất cả các kênh âm thanh (âm thanh nổi stereo), có ngõ vào stereo cho các nguồn âm thanh bên ngoài, có ngõ ra stereo cho loa ngoài, được điều khiển trực tiếp trên máy tính.
Thông số kỹ thuật:
Đầu vào:
* Tai nghe:
CKX-3.5 jack×2
Trở kháng đầu vào: 500W
Mức đầu vào: -60dB
* Ngõ vào:
• Audio int x 6, Audio out x 4 (bao gồm âm thanh nối)
+ Băng thong 100Mhz
+ Mức tín hiệu: -30dB; 5MHz
* Bộ ghi âm chính
D-sub 15 pin (plug)×1
Trở kháng đầu vào: 47KW, Mức đầu vào: -10dB
• Mic In x 1: 6.5mm
• VGA x 3: VGA, SVGA, XGA, QXGA
Độ phân giải tối đa: 2048 x 1536, Tần số: 440MHz
* Âm thanh vào
4 bộ kết nối RCA
Trở kháng đầu vào: 47KW
Mức đầu vào: -10dB
* Cổng điều khiển RS 232: D- Sub 15 RS-232 * 2 (Connect to PC, Connect to keyboard)
• HDMI: Input x 3
• RJ45 int x 1
• USB int x 1
• Cổng điều khiển RS 232: D- Sub 9 RS-232 * 4
+ Chuyển đổi cổng điều khiển x 2, Chuyển đổi màn hình hiển thị x 2, Điều khiển RFID x 1, Module RMS, Nguồn máy chiếu x 1, Nguồn Laptop x 1, Nguồn màn chiếu x 1, Điều khiển PC x 1, chế độ kết nối bảng tương tác.
+ Điều khiển và quản lý phòng học thông minh, multimedia; hỗ trợ tính năng cho phòng học trực tuyến.
+ Hỗ trợ tính năng khóa USB,  điều khiển nguồn,…
- Giao diện kết nối mở rộng:  AC Output x 1 / HDMI Input x 1 / LAN x 1 / Tablet USB x 1 /  USB x 2 / Sound Input x 1 / Sound Output x 1 / RCA x 1
Đầu ra:
* Tai nghe
CKX-3.5 jack×2
Trở kháng đầu ra:16W
Mức đầu ra: -12dB
* Kết nối thông tin xuống máy học viên
D-Sub 15 Pin x 128
Trở kháng đầu ra: 500W
Mức đầu ra: -15dB
• VGA Output x 3
• HDMI Output x 3
• RJ45 x 1
• USB x 1 (Output)
* Đầu ra
1 kết nối RCA
Trở kháng đầu ra: 500W
Mức đầu ra: 0dB
* Ghi ra
2 bộ kết nối CKX-3.5
Trở kháng đầu ra: 500W
Mức đầu ra: -10dB
* Loa phòng học
2 kết nối RCA
Trở kháng đầu ra: 8W
* Tần số phản ứng
Chương trình 63-12500Hz
Monitor 80-12500Hz
Intercom 80-6000Hz
* Tỉ số S/N
Chương trình ≥50dB
Liên lạc ≥40dB
* Độ giảm dần ≥60dB
* Độ mờ ≤2%
* Nguồn điện vào AC 220V/ 110V
* Công suất 1200W
* Kích thước: 550 (L) x 450 (W) x 120 (H) mm
* Trọng lượng: 17,6kg
Lưu ý: 0dB = 0.775V r.m.s
Nguồn cung cấp chính VERTEX VT-8919
Nguồn điện được cung cấp cho thiết bị đầu cuối giáo viên và tât cả thiết bị đầu cuối học sinh. Sử dụng đồng bộ ổn định dòng điện cao cấp nên dòng điện và hiệu điện thế rất ổn định và làm tăng tuổi thọ của các thiết bị trong hệ thống, chống rung, chống hiện tượng xung đột điện giữa các thiết bị
Nguồn điện vào AC 220V/110V
Nguồn điện ra: ± 12V
Phần mềm điều khiển VERTEX VT-8919 cho giáo viên và học viên
Bộ ghi chính (casette giáo viên) VERTEX VT-8919
Tính năng:
Xử lý và cung cấp nguồn âm thanh cho giáo viên và học viên
Bộ ghi và chạy âm thanh nổi (một bộ chạy kênh A, một bộ chạy kênh B)
Chương trình AB lặp lại, thiết lập lại chức năng
Điều khiển âm lượng nhiều mức độ
Màn hình LED
Chipset điều khiển logic
Điều khiển được 4 tốc độ: Fast, normal, slow, very slow
Chức năng ghi thông thường (phát, ghi, dừng, FFW, FRV, tạm dừng)
Đánh dấu lặp lại một đoạn băng bất kỳ với số lần định trước, luyện khả năng nghe, nói, đọc, viết.
Nếu không có Cassette, MP3 hoặc các âm thanh khác, nguồn có thể được nhập vào là chương trình dạy tại lớp hoặc qua bảng chuyển đổi
Được điều khiển bằng tay hoặc qua máy tính
Hỗ trợ đọc file từ khe cắm USB và thẻ SD
Thông số kỹ thuật:
Màn hình LCD
Theo dõi: 4- track, 2 -channel
Tốc độ băng: 4.76cm/s
Thời gian cuộn: khoảng100s (C-60)
Khuynh hướng tần số: khoảng 90KHz
Tần số đáp ứng: 63～12,000Hz
Tỷ lệ S/N: ≥ 60dB
Biến dạng: ≤ 2.5% (1KHz)
Độ rung: ≤ 0.14% (WRMS)
Đầu vào: line: -10dB, 47kΩ
Đầu ra: Line: 0dB, 16Ω
Nguồn cung cấp: DC 12V 50Hz
Điện năng tiêu thụ: ≤ 8W
Bộ thiết bị truyền thông của học viên (máy học viên) VERTEX VT-8919
Màn hình LCD 3" giác cắm Mic, Headphone, cổng kết nối với Box học viên
Thông số kỹ thuật:
Model: VT-8919
Màn hình LCD: 3"
Khuynh hướng Tần số: Khoảng 90KHz
Tần số đáp ứng: 63～10,000Hz
Tỷ lệ S / N: ≥ 60dB
Biến dạng: ≤ 3% (1KHz)
Độ rung: ≤ 0.14% (WRMS)
"Đầu vào: line: Mic: -60dB, 200Ω
                      Chương trình: -10dB, 200kΩ
                      Intercom: -15dB, 500Ω"
Đầu ra: Line: liên lạc: -10dB (4level), 16Ω
Nguồn cung cấp: DC 12V 50Hz
Điện năng tiêu thụ: ≤ 3W
Kích thước (mm): 225 (L) × 84 (W) × 95 (H)
Trọng lượng: 2.05 kg
Bộ tai nghe cho giáo viên và học viên VERTEX VT-TXD
Chắn từ trường
Độ trung thực cao
Trở kháng đầu ra 16W
Trở kháng đầu vào: 200W
Công suất ra: 2mW
Trọng lượng: 0.25 kg
Bộ khối điều khiển học viên 2 cổng VERTEX VT-8919
Hộp điều khiển mở rộng 2 cổng VT-8919 kết nối tới 2 máy học viên thông qua Cable
Cổng COM IN và COM OUT kết nối tiếp tới khối điều khiển học viên kế tiếp.
Điện vào và ra: ± 12V
Cổng kết nối tới khối điều khiển học viên COM IN và COM OUT
Cáp kết nối cho học viên
Cáp kết nối trung tâm chuyển mạch để chuyển cho sinh viên
